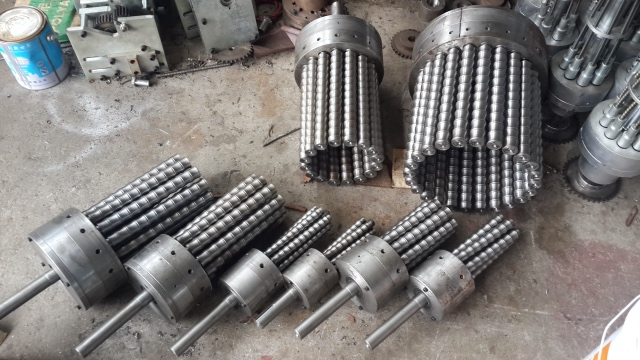

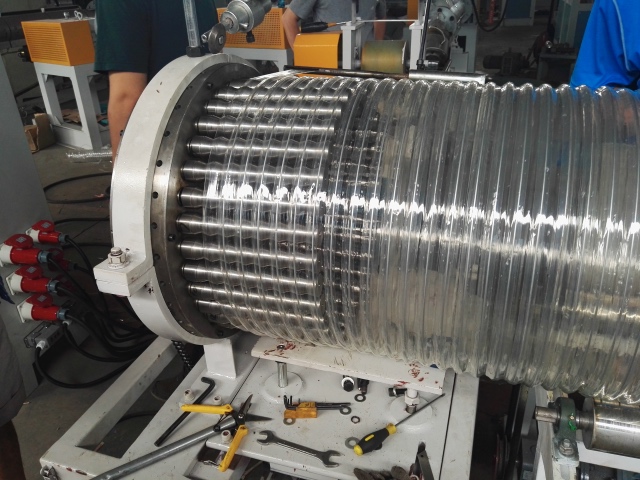

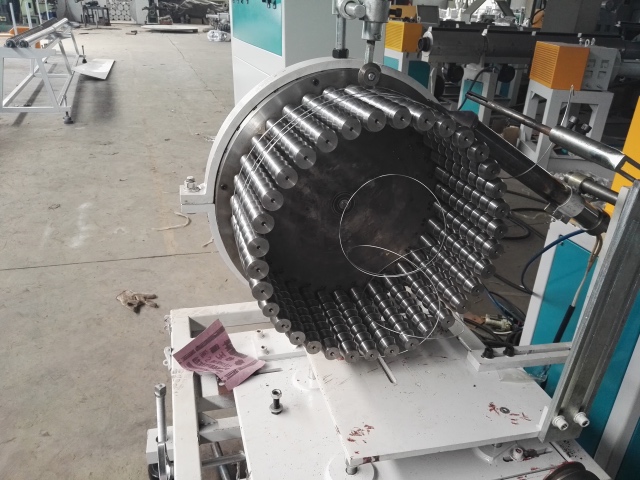

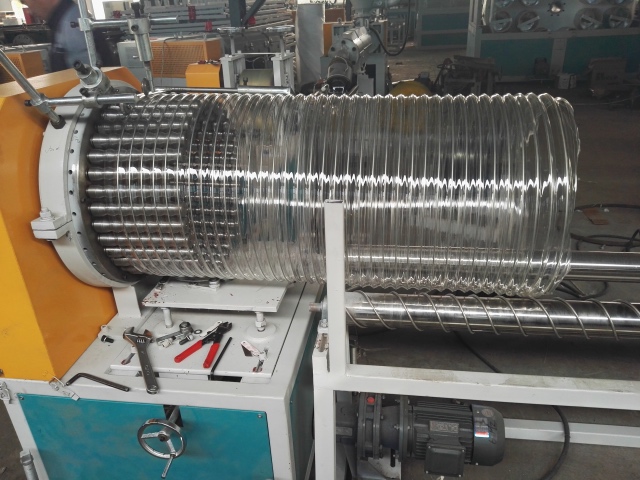

قالب قضيب حلزوني لقذف قناة الهواء TPU

أقطار: 25 مم - 500 مم

يحتاج كل قطر إلى كل قالب قضيب منفصل.

بطاقة تعريف	OD	حد التشغيل		دائرة نصف قطر الانحناء ( مركز الخرطوم)	وزن
		الضغط الزائد	مكنسة
مم	مم	حاجِز	حاجِز	مم	كجم/م
25	32	269	0،495	35	0،2
30	38	2،26	0،475	42	0،26
32	40	2،12	0،46	44	0،28
35	43	194	0،44	47	0،3
38	46	1795	0،43	51	0،32
40	48	171	0،42	53	0،34
45	53	1525	0،385	58	0،38
50	58	1،37	0،365	64	0،41
55	63	1،255	0،33	69	0،45
60	68	1،15	0،285	75	0،49
65	73	1،06	0،255	80	0،53
70	79	0،99	0،21	87	0،59
75	84	0،92	0،195	92	0،64
80	89	0،86	0،175	98	0،68
90	99	0،77	0،155	109	0،75
100	109	0،69	0،12	120	0،97
102	111	0،68	0،12	122	0،99
110	119	0،63	0،11	131	1،06
115	124	0،605	0،105	136	1،11
120	129	0،58	0،105	142	1،16
125	134	0،56	0،085	147	1،2
127	136	0،545	0،085	148	1،22
130	139	0،535	0،085	153	1،25
140	149	0،495	0،085	164	1،34
150	159	0،46	0،075	175	152
160	169	0،435	0،065	186	161
170	179	0،41	0،065	195	171
175	184	0،4	0،055	202	176
180	189	0،385	0،055	208	181
200	209	0،35	0،055	230	2
203	212	0،345	0،055	233	2،03
225	234	0،31	0،04	257	2،16
250	259	0،28	0،02	285	2،39
275	284	0،255	0،02	312	263
280	289	0،25	0،02	318	267
300	309	0،23	0،02	340	2،86
315	324	0،22	0،02	356	3
320	329	0،215	0،02	362	3،05
325	334	0،215	0،015	367	3،1
350	359	0،2	0،015	395	3،33
375	384	0،185	0،01	424	3،9
400	409	0،17	0،01	450	4،27
450	459	0،155	0،01	508	4،8
500	509	0،14	0،01	565	5،33
